マルチフォーミング技術を活かし、接続金具の量産コストを劇的改善！

製造事例 : 同径ワンタッチクリップ①

業界	電気機器	材質	SUS304
用途	配管の接続金具	加工方法	マルチフォーミング
生産ロット	1万個～	サイズ	0.8mm×W14mm

● 製造事例の説明

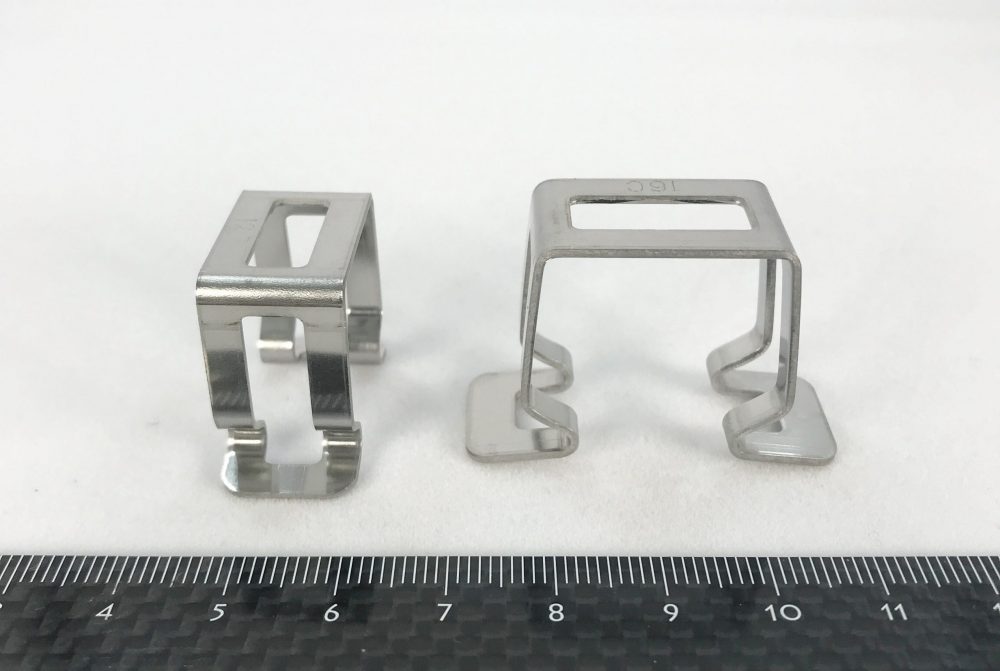

こちらは、特殊板ばね・線ばね製造.comが加工したワンタッチクリップです。従来のクイックファスナーより展開長を短くし、材料の歩留まりを改善しています。さらに穴開け形状とすることで止める力が強くなる構造となっています。

従来品のRタイプと比較してコンパクトな構造となっており、具体的には1個当たりのサイズを小さくし、かつ板厚についても1.0mmから0.8mmへと変更することで軽量化を実現しました。製品の納品時には、ウォーターハンマー試験・引張試験のデータから保証しています。

● 本製品の規格一覧

品名	タイプ	サイズ	適用する相手軸				備　　考
			A	B	C	D
ワンタッチクリップ	異径タイプ	8-15	8	15	20	3
ワンタッチクリップ	異径タイプ	10-17	10	17	22	3.5
ワンタッチクリップ	異径タイプ	14-23	12.7	22	26	3.5	12.7-22と13-22と14-23は共用です
			13	22	26	3.5
			14	23	27	3.5
ワンタッチクリップ	異径タイプ	16-25	16	25	30	3.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	6	13		15	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	8	15		17	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	10	17		20	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	12.7	22		26	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	12.7B	22		26	7
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	16A	25		30	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	16B	28		34	5.5
ワンタッチクリップ	ｺﾝﾊﾟｸﾄﾀｲﾌﾟ	16C	25		30	7
ワンタッチクリップ	強力タイプ	12.7K	22		26	5.5
ワンタッチクリップ	強力タイプ	16AK	25		30	5.5
ワンタッチクリップ	強力タイプ	16Bトク	28		34	5.5
クイックファスナー	Ｒタイプ	6	13		15	5.5
クイックファスナー	Ｒタイプ	8	15		17	5.5
クイックファスナー	Ｒタイプ	10	17		20	5.5
クイックファスナー	Ｒタイプ	12.7	22		26	5.5
クイックファスナー	Ｒタイプ	16A	25		30	5.5
クイックファスナー	Ｒタイプ	16B	28		34	5.5
クイックファスナー	Ｒタイプ	22.2	32		38	5.5
クイックファスナー	Ｒタイプ	25.4	38		44	5.5
クイックファスナー	異径タイプ	10-17	10	17	20	3.5
クイックファスナー	異径タイプ	14-23	12.7	22	26	3.5	12.7-22と13-22と14-23は共用です
			13	22	26	3.5
			14	23	27	3.5
			14	23	27	3
クイックファスナー	異径タイプ	16-25	16	25	30	3.5
