マルチフォーミング技術を活かし、接続金具の量産コストを劇的改善!

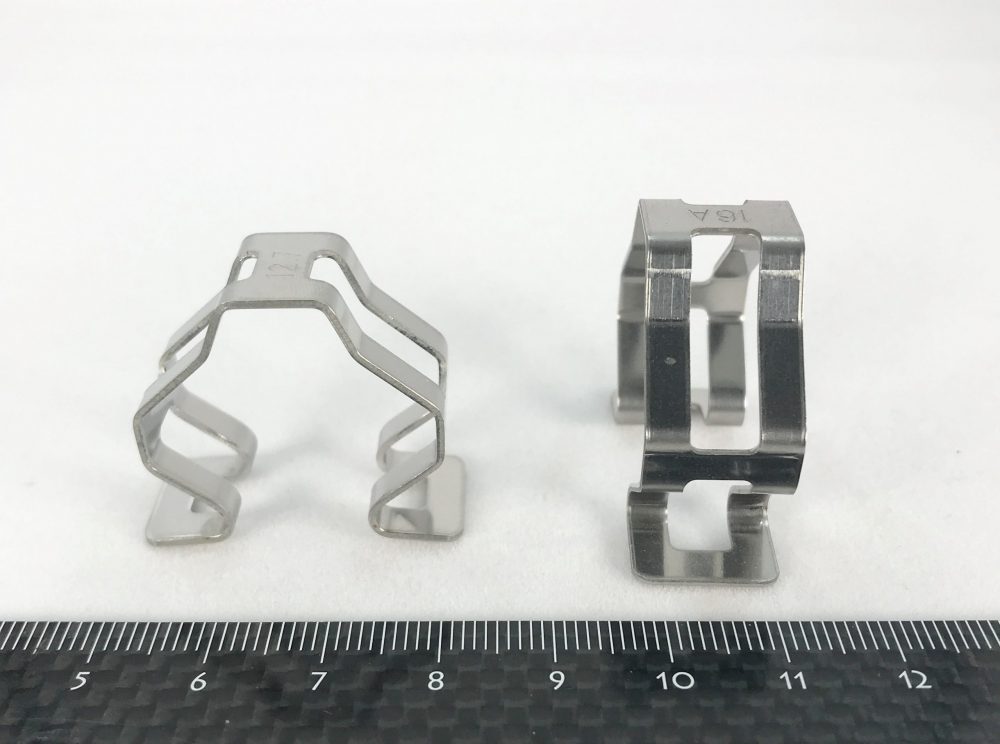

製造事例 : 同径ワンタッチクリップ③

業界 材質 SUS304
用途 配管の接続金具 加工方法 マルチフォーミング
生産ロット 1万個~ サイズ 0.8mm×W14mm

● 製造事例の説明

特殊板ばね・線ばね製造.comが加工を行った同径ワンタッチクリップで、お客さまのニーズに合わせて設計変更を加えた事例です。

従来のワンタッチクリップと比較して、耐荷重を強化しています。
特徴としては、
 ①4か所の窓を保有する構造とすることでスラスト荷重の分散が可能。
 ②機器を組み立てる際、従来の形状のワンタッチクリップではパーツフィーダーでの供給時製品が傾くという課題がありましたが、形状に工夫を凝らすことでこの問題も解消し、組立の自動化がスムーズに進む。
 ③角穴の数も増やしたことから、さらなる軽量化を実現。
などが挙げられます。

● 本製品の規格一覧

品名タイプサイズ適用する相手軸備  考
ABCD
ワンタッチクリップ異径タイプ8-15815203
ワンタッチクリップ異径タイプ10-171017223.5
ワンタッチクリップ異径タイプ14-2312.722263.512.7-22と13-22と14-23は共用です
1322263.5
1423273.5
ワンタッチクリップ異径タイプ16-251625303.5
ワンタッチクリップコンパクトタイプ613 155.5
ワンタッチクリップコンパクトタイプ815 175.5
ワンタッチクリップコンパクトタイプ1017 205.5
ワンタッチクリップコンパクトタイプ12.722 265.5
ワンタッチクリップコンパクトタイプ12.7B22 267
ワンタッチクリップコンパクトタイプ16A25 305.5
ワンタッチクリップコンパクトタイプ16B28 345.5
ワンタッチクリップコンパクトタイプ16C25 307
ワンタッチクリップ強力タイプ12.7K22 265.5
ワンタッチクリップ強力タイプ16AK25 305.5
ワンタッチクリップ強力タイプ16Bトク28 345.5
クイックファスナーRタイプ613 155.5
クイックファスナーRタイプ815 175.5
クイックファスナーRタイプ1017 205.5
クイックファスナーRタイプ12.722 265.5
クイックファスナーRタイプ16A25 305.5
クイックファスナーRタイプ16B28 345.5
クイックファスナーRタイプ22.232 385.5
クイックファスナーRタイプ25.438 445.5
クイックファスナー異径タイプ10-171017203.5
クイックファスナー異径タイプ14-2312.722263.512.7-22と13-22と14-23は共用です
1322263.5
1423273.5
1423273
クイックファスナー異径タイプ16-251625303.5
